建模语言之业务组件

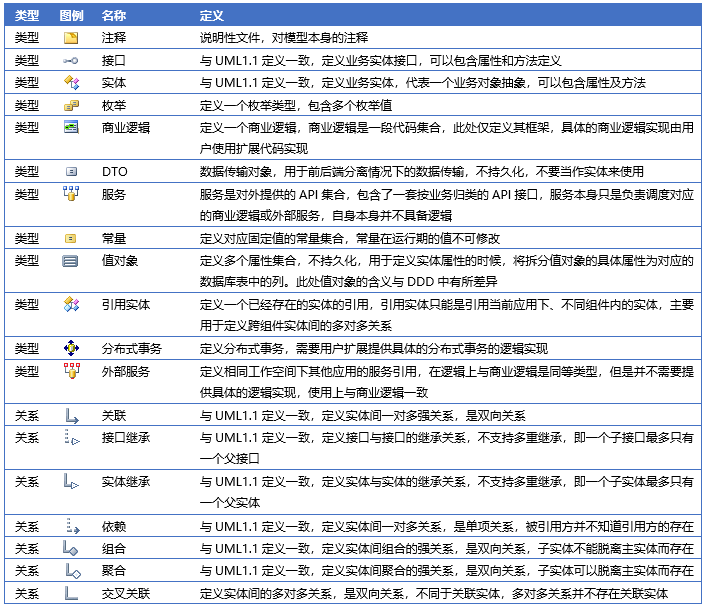

业务组件定义应用的业务模型，业务模型是包含了UML类图以及一些其他的扩展元数据构成的，所有的业务逻辑都通过此模型承载，涉及到比较多的模型元素如下：

一. 公共特性

1.1 统一设置

业务模型设置中，有许多属性设置项的含义和规则是一致的，在这里列举出来，后续文档中将不在逐条说明，除非有特殊要求：

  • 基本设置
    • 名称：类型一般使用大写字母开头，属性、参数等非类型元素一般使用小写字母开头，后面皆遵循驼峰命名规范；
    • 显示名称：元素对用户显示的友好名称，使用适当长度、有意义的中文
    • 描述：元素的描述信息，一般在前端为用户提供提示或帮助信息
  • 简单属性：属性、参数、返回值等
    • 数据类型和引用类型：当引用的类型为其他的实体、枚举、值对象等非简单类型时，需要设置，此时，数据类型需要设置为：Reference(引用类型)；如果数据类型选择简单类型，则引用类型要保持为空
    • 是否集合：true代表属性为一个集合数据，真实数据类型由属性“数据类型、引用类型”来定义
    • 是否只读：true代表为只读，在生成的实体代码中，不会提供setter的设置器
    • 分组名称：属性的逻辑分组名称，在实体的编辑、详情等页面，用于将实体归类显示，建议使用简短有意义的中文；
  • 完整属性：包括实体、DTO、值对象、分布式事务等类型的属性
    • 是否标题：定义实体在前端页面列表呈现时，此属性是否是标题，通过点击标题可以查看详情，每个类型最多只有一个标题属性，对于实体而言，标题属性是必须的；
    • 长度：定义属性的长度，对于数值型、布尔型、日期时间型、GUID等不能设置；
    • 精度、小数位：只有当数据类型为数值型时有效；
    • 是否可空：是否允许属性为空值，如果是false，当属性值为空时会抛出异常
    • 缺省值：创建空类型实例时，将属性赋值为缺省值
    • 是否包含中文：true代表包含Unicode字符，一般在创建数据库的时候使用；
    • 是否固定长度：属性值的长度是否是固定值，一般在创建数据库的时候使用；
    • 真/假：显示名称：当数据类型是布尔值型，true/false对应的前端显示名称，如果可以设置为“开启/关闭”
  • 校验属性
    • 是否校验：是否开启参数合法性校验，开启以后的校验设置才生效
    • 校验正则表达式：参数需要满足的正则表达式
    • 验证失败提示消息：当开启校验，并且设置了校验正则表达式的时候，参数输入值不符合则抛出异常，内容即为此提示消息
    • 最大值：参数允许的最大值（包含本身），仅对数值型、日期型参数有效
    • 最小值：参数允许的最小值（包含本身），仅对数值型、日期型参数有效
  • 参数设置
    • 缺省值：当不传入参数的时候将使用缺省值，但是取决于语言，如果语言不支持缺省参数，此设置将无效；

1.2 重要枚举定义

【访问修饰符】

包括Public、Protected、Private、Internal、ProtectedInternal，不同语言会根据其语言特性进行相关的转义，在不适用的场所不可选择，比如不能将类设置为Private；

  • Public：公开的，代表类型是公开类型，任何地方都可以访问
  • Private：私有的，代表私有类型，修饰成员，只有在相同类型中可以访问
  • Protected：受保护的，代表只有继承树中的类型可以相互访问，可以跨包
  • Internal：内部的，代表是内部元素，只能在包内可以访问
  • ProtectedInternal：内部受保护的，只能在相同包的继承树中的类型可以相互访问

【HTTP谓词】

  • GET：GET请求
  • POST：POST请求，不幂等
  • PUT：PUT请求，幂等
  • DELETE：删除请求
  • HEAD：HEAD请求

【网络协议】

  • HTTP：
  • HTTPS：

二. 类型定义

2.1 接口(Interface)

【定义】

与UML1.1定义一致，定义业务实体接口，可以包含属性和方法定义。

【规则】

  • 接口规则
    • 名称：以大写字母“I”开头
    • 必须至少包含一个属性或方法定义，不包含方法实现
  • 属性规则
    • 名称：以大写字母开头
  • 方法规则：
    • 名称：以大写字母开头
    • 方法参数规则
      • 名称：以小写字母开头

【最佳实践】

  • 接口名称以大写字母“I”开头
  • 不需要为每个业务实体都定义接口，模型在转化和生成代码的时候，会为实体生成对应的接口

2.2 实体(Entity)

【定义】

与UML1.1定义一致，定义业务实体，代表一个业务对象抽象，可以包含属性及方法，与DDD的实体有类似之处，在生成的实体代码中，实体是业务的核心入口；

【规则】

  • 实体规则
    • 继承修饰符：包括None、Abstract、Sealed，定义一个类型是否是抽象或最终类型
      • None：无，不做继承修饰符的定义
      • Abstract：抽象类，定义一个实体类为抽象类
      • Sealed：最终类，定义一个实体类为最终类
    • 是否前端可见：false代表实体不会对前端暴露，也不会生成对应的前端实体或通用API；
    • 需要审核：true代表是需要审核的实体，关于审核的详情参加后文
    • 持久化类型：
      • None：不持久化
      • RMDB：持久化到关系型数据库，是默认类型
      • XML：持久化到XML文件，目前平台还未支持，是预留类型
    • 实体事件：对于插入、更新、逻辑删除、恢复、物理删除这几种情况，都提供了前后事件，可以用过打开具体的事件，需要在相应的扩展文件中编写具体实现；
  • 实体属性规则：
    • 是否是计算属性：计算属性不持久化，不能设置值，需要设置对应的计算表达式
    • 计算表达式：属性的计算表达式，此处需要根据不同的语言来设置不同的表达式，为了提高兼容性，建议采用方法调用的方式来设置计算表达式；
    • 是否是静态：标记是否是静态属性，静态属性会添加static关键字
    • 业务主键：业务主键，多个属性同时为true则会设置为联合业务主键，业务主键满足全局唯一的要求；
    • 是否唯一：属性值是否唯一，唯一的属性在实体发生变更保存的时候会做唯一性校验；
    • 是否前端可见：属性在前端是否可见，不可见的属性前端页面即实体生成的DTO都将忽略；
    • 是否是系统属性：true代表系统属性，此属性不能修改；
    • 是否上传图片：true代表上传图片，则生成的代码会提供图片上传控件及功能，此时数据类型必须为string；
    • 是否上传文件：true代表上传文件，则生成的代码会提供文件上传控件及功能，此时数据类型必须为string；
    • 关联类型：关联类型，只针对关联属性有效；
    • 是否持久化：不持久化的属性不会进行持久化操作，仅作为内存属性使用
  • 实体方法规则
    • 名称：以大写字母开头
    • 方法参数规则
      • 名称：以小写字母开头

【最佳实践】

  • 继承树中的父实体，一定设置为抽象实体，否则可能是继承树的抽象逻辑有问题；
  • 继承树的设计，在模型转换及数据库创建的过程中，默认使用具体表映射的方式：即具体类对应一张数据库表，而抽象类不对应数据库表；
  • 与UML类图设计思想基本一致，遵循高类聚、松耦合的规则，尽量合理的利用继承、关联、接口等类型
  • 与常规的数据库设计不一样，实体并不一定与数据库表一一对应，很多时候都不是一一对应的;
  • 合理使用值对象，可以有效的减少属性数量并做好统一控制；
  • 所有抽象类上不要创建实体间关系（原因是一条关系线无法定义清楚继承树上实体在线中的两端属性），只在具体类之间创建关系
  • 审核实体的内容，请参见平台特性中数据状态说明的内容

2.3 枚举

【定义】

定义一个枚举类型，包含多个枚举值，一般当一组有限可枚举的值需要定义时，可以使用枚举类型，枚举值在运行期不可修改。

【规则】

  • 枚举规则
    • 名称：必须以单词“Enum”开头
    • 一个枚举类型必须至少包含一个枚举值
  • 枚举值规则
    • 名称：以大写字母开头
    • 枚举值：为了兼容二进制方式操作，一般采用2的指数形式

【最佳实践】

  • 枚举值尽量采用2的指数值，可以高效的操作数据，同时可使用一个字段来存储多个枚举值，具体二进制的用途，可参见平台最佳实践的相关文章。

2.4 商业逻辑

【定义】

商业逻辑是一段代码集合，此处仅定义其框架，具体的商业逻辑实现由用户通过扩展代码提供

【规则】

  • 商业逻辑规则
    • 名称：以大写字母“BL”开头
    • 返回值是否分页：定义返回值是否是返回分页数据
    • 支持分布式事务：true代表支持，此时商业逻辑需要扩展实现分布式事务的逻辑代码
    • 分布式事务协议：指定分布式事务的协议，目前平台仅支持TCC，TCC是两阶段编程模型，实现方法Try, Commit, Cancel
  • 参数规则
    • 名称：以小写字母开头
    • 参数服务来源：当商业逻辑暴露为服务时，参数获取的来源，包括：Query、Body、Form、、Header、Route、Services。

【最佳实践】

  • 将一段经常被复用的代码，封装成一个商业逻辑是个不错的选择
  • 由于服务本身不具备业务逻辑代码扩展的能力，需要通过商业逻辑来提供，所有的业务逻辑实现都应该使用商业逻辑实现；
  • 商业逻辑除了可以暴露成服务，也可以供内部调用

2.5 DTO

【定义】

数据传输对象，用于前后端分离情况下的数据传输，不持久化，不要当作实体来使用。

【规则】

  • DTO规则
    • 名称：以大写“DTO”结尾，注意不要与实体名称重复，因为实体会自动生成对应的DTO
  • 属性规则
    • 是否在构造器中：在生成的代码中，false代表构造器的参数不含此属性，需要通过属性访问器自行设置

【最佳实践】

  • DTO仅作为前后端数据传输使用，不具备业务含义
  • DTO的名称与实体名称不能重复，比如：有实体Customer，那定义的DTO名称不能叫CustomerDTO
  • 定义商业逻辑的返回值，可以采用定义的DTO作为数据类型
  • DTO的属性可以指定数据类型为其他DTO，以便于封装结构化的数据

2.6 服务

【定义】

服务是对外提供的API集合，包含了一套按业务归类的API接口，服务本身只是负责调度对应的商业逻辑或外部服务，自身本身并不具备逻辑。同时，服务还将生成前端的代理类，用于前端直接调用服务。

【规则】

  • 服务操作规则
    • 引用：指定服务操作引用的元素，可以是商业逻辑或外部服务，要引用请先创建对应的商业逻辑或外部服务

【最佳实践】

  • 服务名称：建议以单词“Service”结尾
  • 请遵循HTTP谓词的共识来设置，比如：删除使用DELETE，提交使用POST，可重复的提交使用PUT等；
  • 将一组业务相关性比较大的操作聚合到一个服务中是个好的选择

2.7 常量

【定义】

定义对应固定值的常量集合，常量在运行期的值不可修改。

【最佳实践】

  • 运行期不变的值，可以使用常量来定义，但是值如果要修改，则需要通过修改模型重新发布才能生效
  • 可以建立多个常量，这样有利于按照业务进行划分

2.8 值对象

【定义】

定义多个属性集合，不持久化，用于定义实体属性的时候，将拆分值对象的具体属性为对应的数据库表中的列。此处值对象的含义与DDD中有所差异

【最佳实践】

  • 一个属性常常需要分解成多个字段来存储的时候，建议使用值对象，比如：地址可以设计为值对象，其下的属性包括地址、电话、联系人等；坐标可作为值对象，属性包括横坐标、纵坐标等；
  • 值对象不具备ID和数据状态，也不能持久化
  • 实体转化为DB模型的时候，实体属性对应的列名规则：属性名称_值对象属性名称，比如：属性为UserAddress，数据类型为值对象Address（City, Phone），则对应的数据库列名分别为：UserAddress_City, UserAddress_Phone

2.9 引用实体

【定义】

定义一个已经存在的实体的引用，引用实体只能是引用当前应用下、不同组件内的实体，主要用于定义跨组件实体间的多对多关系

【规则】

  • 引用实体：只能选择系统预置类型或相同工作空间下的其他组件实体

【最佳实践】

  • 需要跨组件建立多对多关系，不适合于建议关联实体的情况下，可以通过引用实体来建立单向的多对多关系

2.10 分布式事务

【定义】

定义分布式事务，需要用户扩展提供具体的分布式事务的逻辑实现

【规则】

  • 协议类型：指定分布式事务的协议，目前平台仅支持TCC，TCC是两阶段编程模型，实现方法Try, Commit, Cancel
  • 是否幂等：true代表幂等，即服务可以重复调用而不影响结果
  • 超时时间：分布式事务的超时时间，单位秒，0代表不超时，否则达到超时时间以后系统将抛出超时异常

【最佳实践】

  • 跨服务（跨应用）的商业逻辑，需要使用分布式事务来保证数据的最终一致性
  • 分布式事务在使用上，也业务逻辑类似，建议通过业务逻辑来调用分布式事务

2.11 外部服务

【定义】

定义相同工作空间下其他应用的服务引用，在逻辑上与商业逻辑是同等类型，但是并不需要提供具体的逻辑实现，使用上与商业逻辑一致

【规则】

  • 服务地址：外部服务的服务地址，不含协议名，域名以及微服务名称，也不含操作名称
  • 服务名称：微服务注册的服务名称，模型使用应用名
  • 方法：服务的方法

以上三项构成了外部服务的完整服务地址

【最佳实践】

  • 通过IDE右侧的元数据浏览器或服务浏览器，将要引用的服务操作用鼠标拖拽到工作区，即可自动创建外部服务并正确设置相关的值，这样做可以避免手工录入发生错误
  • 使用上，其与商业逻辑一致，即可以由其他商业逻辑调用，也可以由服务封装后向外提供API

2.12 继承

分为实体继承和接口继承，与UML1.1的定义一致。

【最佳实践】

  • 不能支持多重继承
  • 基实体（基类）一定是抽象类

三. 实体间关系

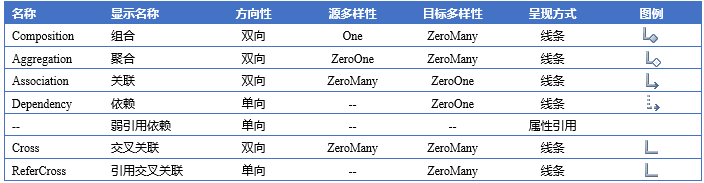

实体间支持多种关系，每个关系都有特定的业务含义，与数据库中的外键关系完全不一样，基本遵循了UML1.1的规范。

3.1 组合 Composition

A(源) - B(目标)：A包含B（或A由B组合），A中会有B集合的引用，B中有对A的引用

【特点】

  • 一种包含关系，B不能独立存在（独立存在没有业务含义），必须具有A
  • 删除A，需要级联删除B
  • 数据库：B表具有对A的外键，不可空

【举例】

  • 订单头包含订单体

3.2 聚合 Aggregation

A(源) - B(目标)：A包含B（或A由B聚合），A中会有B集合的引用，B中有对A的引用

【特点】

  • 一种包含关系，B可以独立存在，A可以为空
  • 删除A，级联删除B的几种选择：删除、更新为另一个源、更新为NULL
  • 数据库：B表具有对A的外键，可空

【举例】

  • 教室包含桌子
  • 多级类型（比如：文章类型的父子关系）

3.3 关联 Association

A(源) - B(目标)：A关联B（或A引用B），A中会有B的引用，B中有对A集合的引用

【特点】

  • 一种双向引用关系，A可以独立存在，B可以为空
  • 删除B，级联删除A的几种选择：删除、更新为另一个源、更新为NULL
  • 数据库：A表具有对B的外键，可空

【举例】

  • 图片引用文章

3.4 依赖 Dependency

A(源) - B(目标)：A依赖B，A中会有B的引用，B不知道A的存在

【特点】

  • 一种单向引用关系，A可以独立存在
  • 不能级联删除，删除B可能导致A的数据异常
  • 数据库：A表具有对B的外键，可空

【举例】

  • 图片引用文章

3.5 弱引用依赖

A(源) - B(目标)：A依赖B，A中会有B的引用，B不知道A的存在

【特点】

  • 一种单向引用关系，A可以独立存在，一般用于跨组件引用
  • 不能级联删除，删除B可能导致A的数据异常
  • 数据库：不生成外键

【举例】

  • 用户依赖微信用户

3.6 交叉关联 Cross

A(源) - B(目标)：A与B交叉关联（多对多），A中会有B集合的引用，B中会有A集合的引用

【特点】

  • 一种双向引用关系，一般用于多对多关联
  • 级联删除，删除A或B，同时删除两者的关系
  • 数据库：生成交叉表AB（AID, BID）

【举例】

  • 用户交叉关联角色

3.7 引用交叉关联 ReferCross

A(源) - B(目标)：A与B交叉关联（多对多），A中会有B集合的引用，B中会有A集合的引用。与交叉关联类似，一般用于跨主键的多对多关系。

【特点】

  • 一种双向引用关系，用于多对多关联。
  • 级联删除，删除A或B，同时删除两者的关系
  • 数据库：生成交叉表AB（AID, BID）

【举例】

用户 交叉关联 角色
