模型驱动的相关术语

一. 核心概念及术语

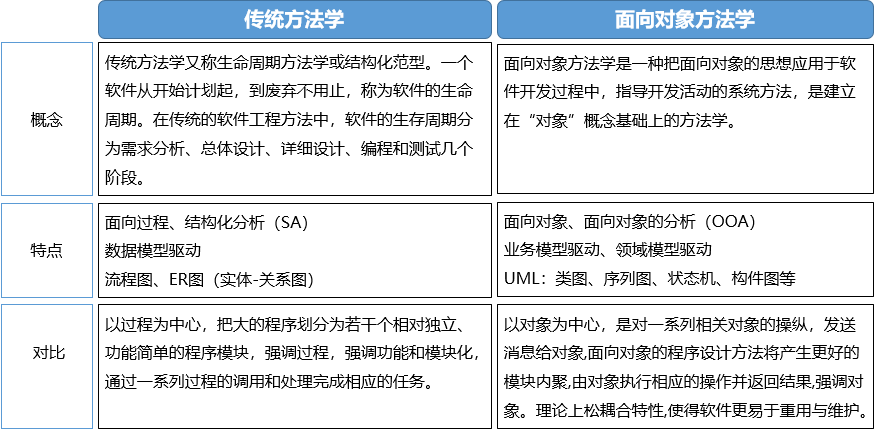

1.1 软件工程方法学

1.2 模型驱动架构MDA

模型驱动架构Model Driven Architecture(MDA)，是由OMG定义的一个软件开发框架。它是一种基于UML以及其他工业标准的框架，支持软件设计和模型的可视化、存储和交换。它能够创建出机器可读和高度抽象的模型，这些模型独立于实现技术，以标准化的方式储存。MDA把建模语言用作一种编程语言而不仅仅是设计语言。

其根本思想是：分离模型和实现

其主要目标是：

• 可移植性Portability
• 互通性Interoperability
• 可重用性Reusability

1.2.1 MDA提出的标准

• UML：Unified Modeling Language统一建模语言，用来描述各种模型，它是MDA的基础，也是MDA最有力的武器。
• MOF：Meta-Object Facility元对象机制，描述UML的扩展或者其它未来可能出现的类UML的建模语言。
• XMI：XML-based Metadata Interchange基于XML的元数据交换，通过标准化的XML文档格式和DTDs（Document Type Definitions）为各种模型定义了一种基于XML的数据交换格式。这使得作为最终产品的模型可以在各种不同的工具中传递。
• CWM：Common Warehouse Meta-model公共仓库元模型，提供了一种数据格式变换的手段，在任意级别的模型上都可以使用CWM来描述两种数据模型之间的映射规则，比如将数据实体从关系数据库变换为XML格式。在MOF的框架下，CWM使得通用的数据模型变换引擎成为可能。

1.2.2 三种核心模型

• 平台无关模型Platform Independent Models(PIM)：具有高抽象层次，独立于任何具体实现技术的模型
• 平台相关模型Platform Specific Models (PSM)：为具体的实现技术而打造，可以用这种技术中可用的实现构造来描述系统的模型。一个PIM可以转化成多个PSM
• 代码Code：系统的源代码实现，每个PSM都会最终转化为源代码

1.3 面向对象OO

• 面向对象分析Object Oriented Analyzing(OOA)
  • 系统应该提供哪些功能才能满足用户需求

是一种以对象为中心的编程思想，主要工作是理解问题、分析需求并构建业务模型，将显示世界的问题映射到问题域，此阶段必须回答如下问题：

• 系统由哪些对象构成
• 每个对象包含了哪些属性和方法
• 对象之间的关系是什么样的
• 面向对象设计：Object Oriented Design(OOD)
  • 完善实体类的属性及方法以满足需求

设计阶段需要构建出系统的实现蓝图，OOD从OOA的结果开始，将问题域映射到实现域，核心主要完成以下几个方面的工作：

• 设计应用控制
• 设计人机交互界面

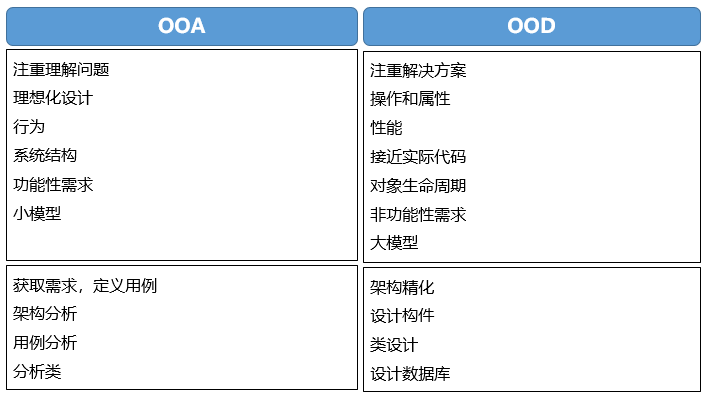

以下是OOA和OOD的一个对比，可以参考：

• 面向对象编程：Object Oriented Programming(OOP)

将面向对象设计OOD之后的抽象，采用面向对象的方式来实现的方法，就叫做面向对象编程。

总体来说：面向对象分析的结果可以作为面向对象设计的模型，而面向对象设计的结果则可以作为面向对象编程的蓝图，应用程序需要由编程才能实现。

1.4 UML图

• 类图Class Diagram：UML1，描述类、类的特性以及类之间的关系；
• 对象图(Object Diagram)：UML 1非正式图，描述一个时间点上系统中各个对象的一个快照；
• 复合结构图(Composite Structure Diagram)：UML 2.0，描述类的运行时刻的分解；
• 构件图(Component Diagram)：UML 1，描述构件的结构与连接；
• 部署图(Deployment Diagram)：UML 1，描述在各个节点上的部署；
• 包图(Package Diagram)：UML 1非正式图，描述编译时的层次结构；
• 用例图(User Case Diagram)：UML 1，描述用户与系统如何交互；
• 活动图(Activity Diagram)：UML 1，描述过程行为与并行行为；
• 状态图(State Machine Diagram)：UML 1，描述时间如何改变对象生命周期；
• 顺序图(Sequence Diagram)：UML 1，描述对象之间的交互，重点在强调顺序；
• 通信图(Communication Diagram)：UML 1，描述对象之间的交互，重点在于连接
• 定时图(UML Timing Diagram)：UML 2，描述对象之间的交互，重点在于定时
• 交互纵览图(Interaction Diagram)：UML 2，是一种顺序图和活动图的混合

1.5 ORM的三种方式及比较

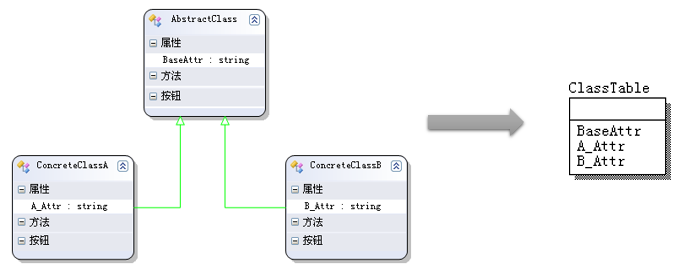

1.5.1 单表映射Single Table

一棵继承树映射到一个表，主要应用于比较简单的继承树。

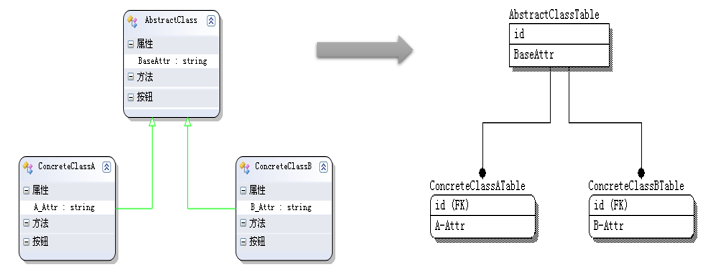

1.5.2 类表映射Class Table

一个类映射到一个表，主要应用于比较复杂的继承树，并且抽象类中的属性比较多。

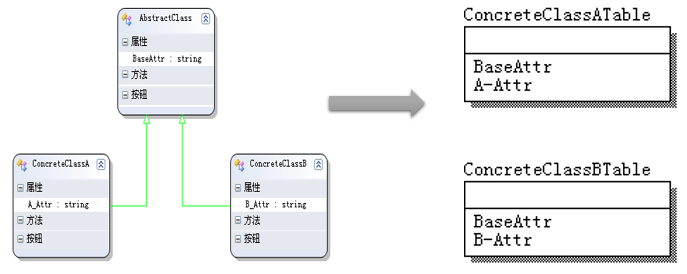

1.5.3 具体表映射Concrete Table

一个具体类映射到一个表，这是目前主要使用的映射方式，对大部分情况使用比较方便，具体实体的查询不需要进行表链接，但是会有冗余字段。

二. 其他相关概念及术语

• DSL: Domain Specific Language(领域定义语言)
• UL: Ubiquitous Language(通用语言)
• DDD: Domain Driven Design(领域驱动设计)
• MDD: Model Driven Development(模型驱动开发)
• TDD: Test Driven Development(测试驱动开发)
• MDA: Model Driven Architecture(模型驱动架构)
• ER图：Entity Relationship Diagram
